Equalizador Ativo Alto Ganho de 5 Bandas

Equalizador de 5 Bandas

Equalizador de cinco bandas canal mono! Para você que procura criar um projeto de um equalizador bacana com alto ganho apresentamos esse projeto de um equalizador de cinco bandas ativo em mono, projeto bem simples de se montar com componentes que você pode encontrar em sucatas velhas de outros aparelhos eletrônicos.

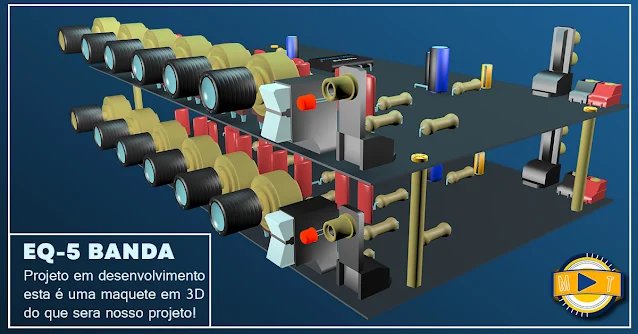

Primeiro queremos te mostrar uma maquete em 3D que criamos deste equalizador, para que entenda melhor de como fica bem legal após toda montagem é claro que a estética vai de cada um, mas estamos criando o nosso de acordo a nossa maquete em 3d!

Equalizador de 5 Bandas Ativo

Como podem ver nesta maquete temos cinco controle de frequências, com o pré amplificador já na saída ativo dando um alto ganho a mais para o seu amplificador!

Já as frequências fica nas seguinte formas somando o Sub Grave, Grave, Médio Grave, Médio Agudo e Agudo, veja na imagem abaixo do painel que criamos também do nosso equalizador de cinco bandas!

Equalizador de 5 Bandas canal Esteiro

Agora para se ter o sistema de equalização em esteiro você só precisa de montar dois equalizadores para se ter a entrada dos canais divididos sendo canal L e canal R.

assim como mostramos na seguinte imagem abaixo segue o mesmo esquema de montagem do nosso equalizador seguindo o projeto não tem erro pois é bem simples de se montar.

Como podem ver segue os mesmo esquemas e para ligar pode se usar um cabo RCA-Y este equalizador é alimentado com uma tenção de 6v a 12v DC!

Aqui esta o datasheet do TDA2822M porem pode usar outro CI que segue estas mesmas características, seguindo a folha do componente mesmo que seja de pinagem diferente da certo mesmo assim.

Equalizador montado no case!

E assim ficara nosso equalizador montado já em seu case todo personalizado que ficou lindo, mas como falamos acima a estética vai de cada um nos optamos em criar neste modo, bom abaixo segue o esquema elétrico equalizador de 5 bandas com pré amplificador ativo, um circuito bem simples mas que vale apena montar, já se não deseja montar ele ativo você só precisa eliminar o circuito do pré amplificador e seguir apenas com o equalizador assim não requer alimentação de uma tensão!

Na imagem abaixo foi como nos fizemos toda a montagem onde utilizamos já um LED o conector de entrada e uma chave On/Off onde você pode se orientar por esta imagem também na criação do seu projeto equalizador de 5 bandas!

Aqui temos também a pinagem do nosso CI para o Pré amplificado TDA2822M

como deixamos mas acima você pode consultar o datasheet deste ci e pode buscar por outro que seja um ci para pré amplificador!

Bom ficamos por aqui se curtiu nosso post compartilhe com seus amigos, deixe seu comentário abaixo com sua duvida que vamos te responder, e não se esqueça de passar em nosso canal Mídia Tutorial e veja nosso vídeos por lá.
